高壓液態電阻軟啟動器在鼠籠電機上的應用效果分析

發布時間:2017-05-18

瀏覽量:0

發布人:未知

  襄陽源創電氣有限公司小王告訴我們: 引述:在傳統設計中,鼠籠式電機啟動往往采用直接啟動、串電抗器啟動或用自耦變壓器啟動,而進口軟啟動裝置和變阻軟啟動裝置因投資昂貴而較少使用。但是采用直接啟動、串電抗器啟動和用自耦變壓器啟動時,會導致大啟動電流對電網和設備的沖擊。因此需改進為較軟啟動方式。

  高壓液態電阻軟啟動器在鼠籠電機上的應用

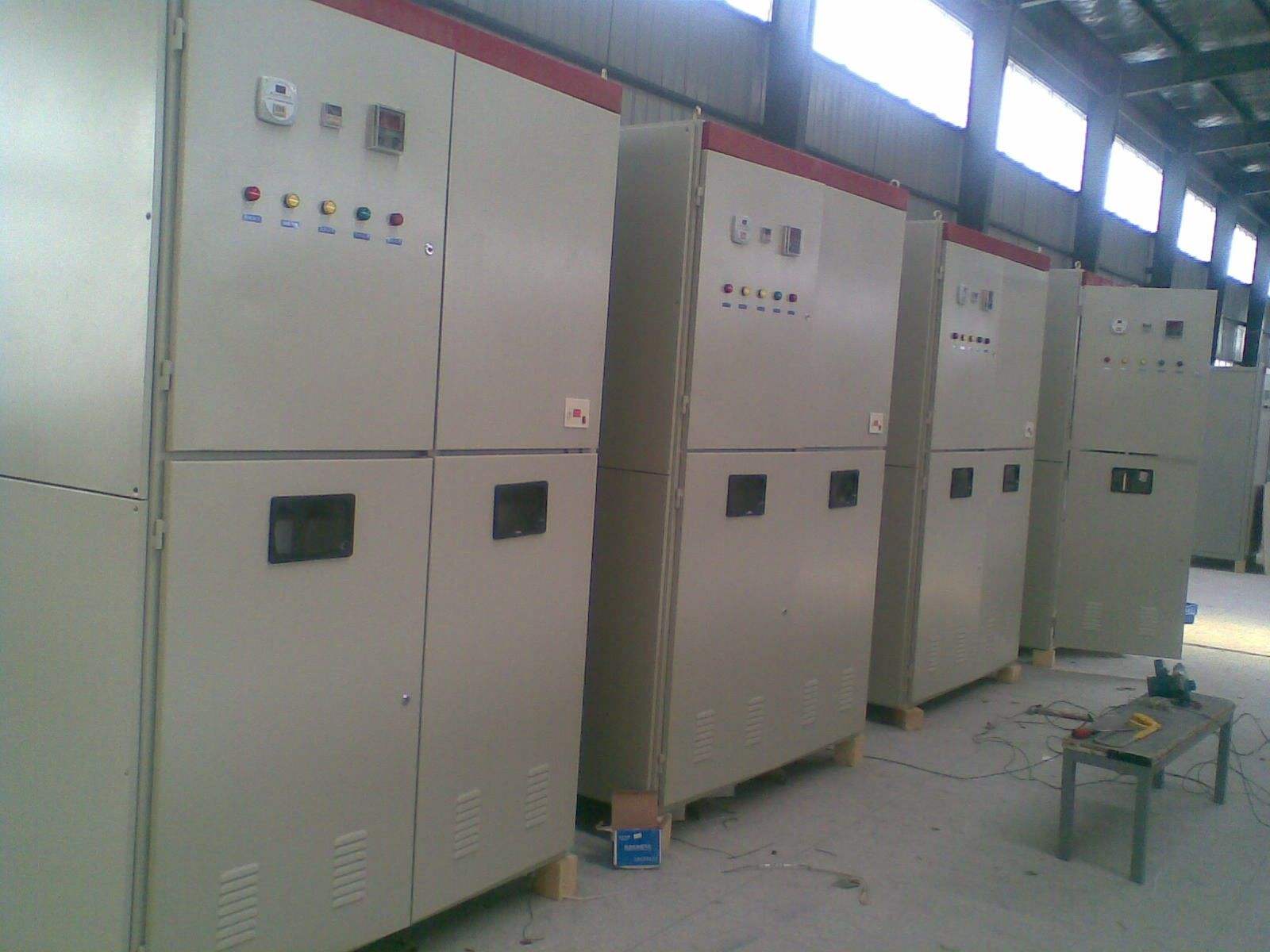

籠型電機起動柜

  某鋼鐵公司380m3高爐風機的配套主電機為YKS4800—4型鼠籠電機,其額定功率4 800kW,額定電壓為6kV,額定電流為532A,星型接法,要求在啟動過程中6kV母線壓降不能大于10%額定電壓,大啟動電流控制在1 650A以下,啟動時間控制在40s內。

  鑒于幾種啟動方式的比較,選用了高壓液態變阻軟啟動器,其一次接線圖見圖1。

  液阻軟啟動器接線圖

  圖中1DL為主電機運行真空斷路器,2DL為短接真空斷路器,5尺 代表電液變阻器,電液變阻器的三相電阻由相互絕緣的三個絕緣箱體構成,每個箱體內部分別盛有電液以及一組相對獨立的導電極板,一動一定,動極板組通過柜體上部的傳動機構及控制系統控制運行。啟動開始后動定極板間距離大,此時1DL閉合,2DL斷開,電機開始啟動,隨著電動機轉速的上升,動定極板間距逐漸接近,整個啟動過程均勻升速,無級切除,實現軟啟動,當電機達到額定轉速時,動定極板間的電阻接近為零,此時,啟動過程完成,2DL閉合,液阻回路被短接,主電機進入運行狀態。

  電液變阻器阻值的佳配制計算公式如下。

  水電阻值計算公式

  式中:m—未串尺前啟動電流與額定電流之比;

  Ie-電機額定電流;

  n—串人尺后啟動電流與額定電流之比;

  ux-電源線電壓。

  根據給定的參數代入液阻配制公式得出Rs=2.6Ω,即每三相液阻每相配制大電阻為2.6Ω時啟動電流可控制在三倍額定電流左右。4800kW電機按上述要求進行配置,閉合1DL后,電機緩慢啟動,啟動瞬間電流為1490A,隨著電液電阻均勻減小,電流逐漸增大,轉速則平滑上升,當電流增至1580A并維持了幾秒鐘時電機轉速已接近額定轉速,電機電流迅速從I580A下降到100A,整個啟動過程共用了26s,見圖2。啟動過程中大母線壓降為6%額定電壓,各項實測數據表明所有參數符合要求,在整個啟動過程中機械設備和電氣設備均沒有受到大電流沖擊(風門開度7%)。

  液態電阻原理圖

  高壓液態變阻軟啟動器應用效果

  經過多次啟動,認為高壓液態變阻軟啟動器切實可行并具有以下特點。

  (1)采用PLC控制,可實現遙控或中央控制。

  (2)對啟動過程可預先進行計算機仿真計算,然后確定佳的啟動參數。

  (3)能有效控制啟動電流,減小大電機啟動時對電網的沖擊,降低對電網容量的要求。

  (4)啟動平穩,加速均勻,減輕了啟動過程對機械和電氣設備的沖擊,延長電動機壽命。

  (5)液體電阻熱容量大,可連續啟動二次以上,維護方便。

  (6)啟動速度快、安全性好。

  (7)電阻更改方便、調節余地大、通用性好。
